System paneli poziomych RHEINZINK H25

Zalety systemu paneli poziomych

  • Interesujący i przyciągający wygląd elewacji
  • Dowolność wyboru szerokości paneli w przedziale 200 mm do 333 mm
  • Rozszerzalność liniowa w pełnym zakresie
  • Długość paneli do 6000 mm
  • Pośrednie, ukryte mocowanie

Wytrzymała ochrona budynku

Elewacja wentylowana


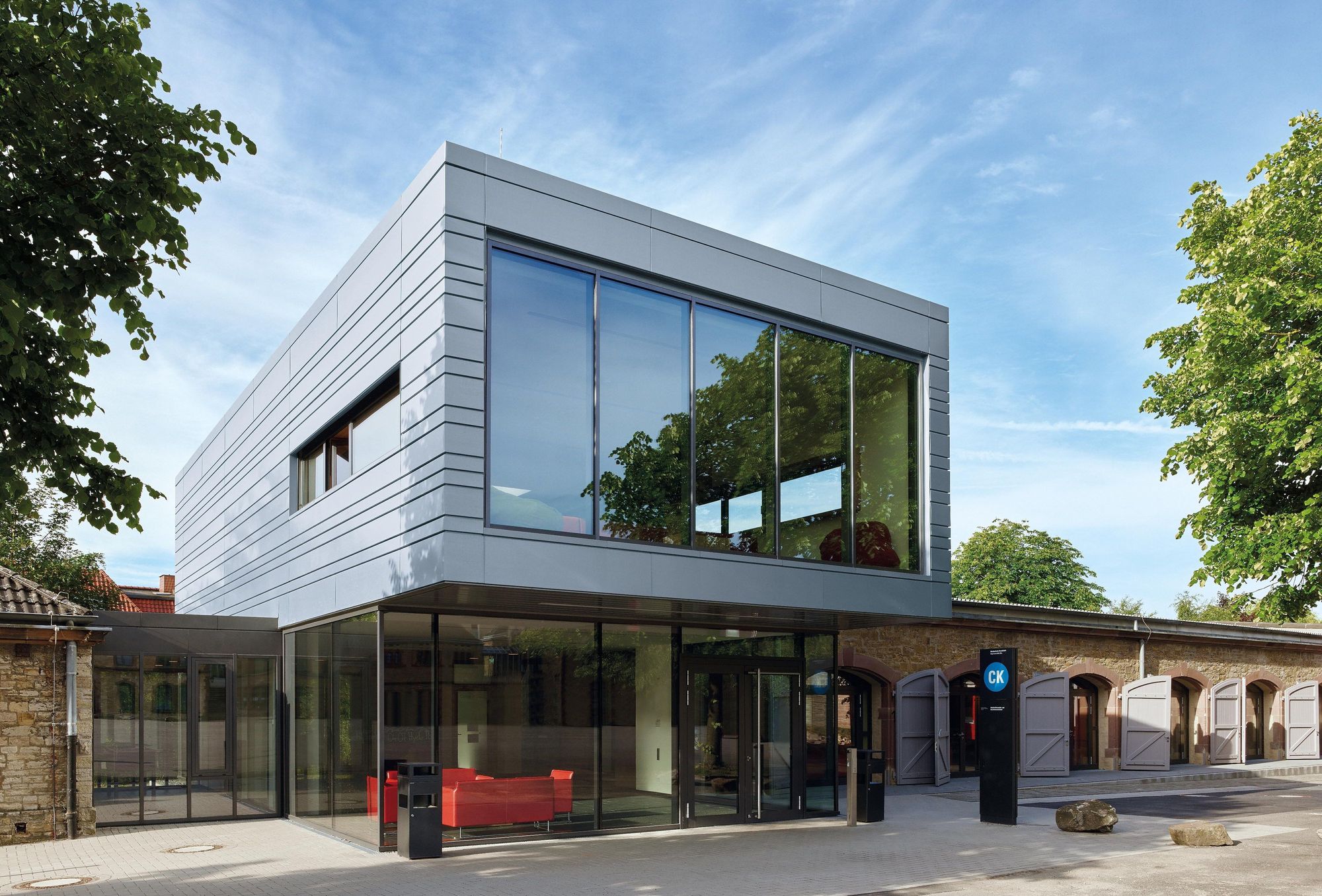

Panele poziome H25 przypominają swoim rytmem fasady drewniane wykonane z użyciem desek. Wyprofilowane po obu krawędziach, ten typ paneli jest mocowany pośrednio poprzez specjalną szynę mocującą RHEINZINK. Szyna mocująca posiada precyzyjnie zdefiniowany rowek 20 mm, który pozwala zachować bezproblemową rozszerzalność liniową blachy, wynikającą ze zmiany temperatury.

Wyślij projekt do konsultacji

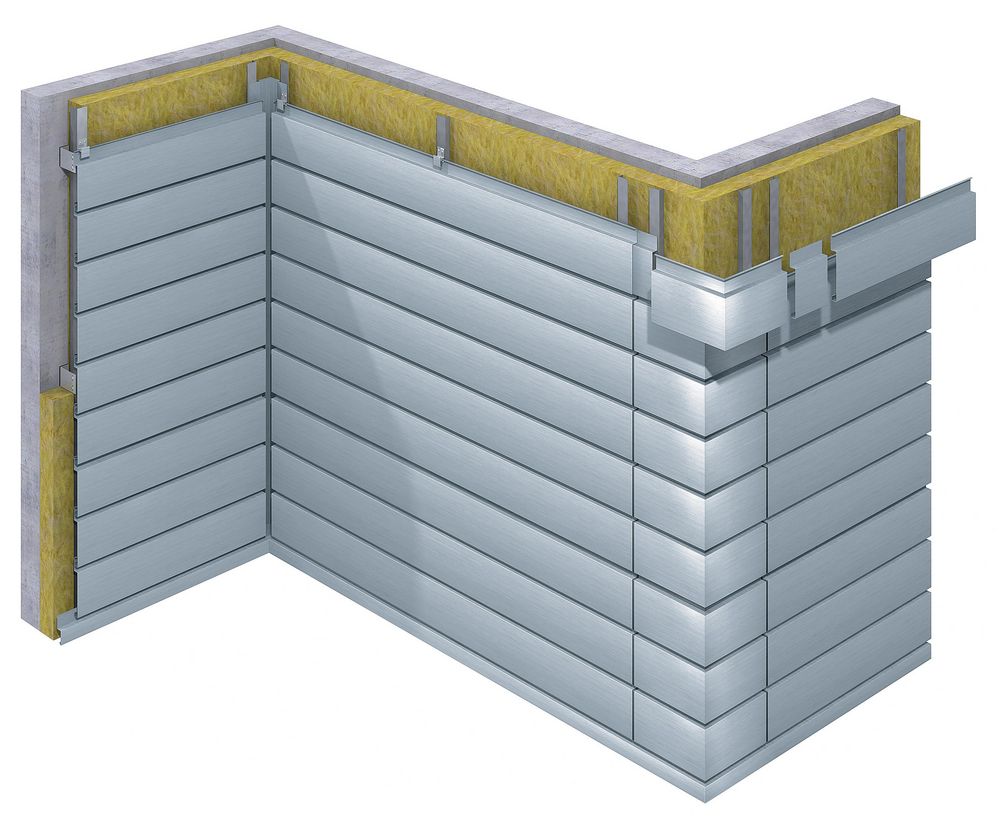

Elementy składowe systemu

Profile budowlaneSzyna mocującaPanel narożnyŁącznik ukrytyPanel poziomy

Charakterystyka paneli poziomych RHEINZINK

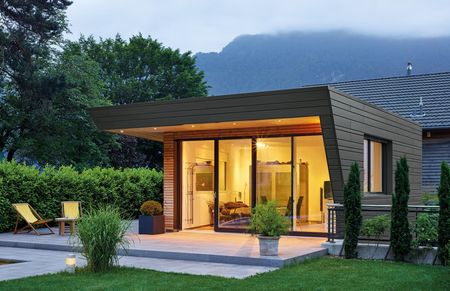

Cechą charakterystyczną tego systemu elewacyjnego jest wyraźny podział linii w poziomie. W zależności od projektu na elewacji można stosować różny rytm. Panele o szerokości 200 mm do 333 mm mocowane są pośrednio poprzez specjalną szynę mocującą RHEINZINK, która posiada precyzyjnie zdefiniowaną 20 mm fugę.

Ukryte mocowanie bez widocznych wkrętów pozwala zachować bezproblemową rozszerzalność liniową paneli, których długość może wynosić do 6000 mm.

Wyślij projekt do konsultacji

Rodzaje powierzchni blach

CLASSIC

Blacha cynkowa w swojej pierwotnej postaci

CLASSIC

prePATINA ECO ZINC

Powierzchnia z samoodbudowującą się patyną

prePATINA ECO ZINC

GRANUM

Nowoczesny design i minimalistyczny styl

GRANUM

PRISMO

Przyciągająca wzrok i inspirowana naturą powłoka

PRISMO

PRISMO brushed white+

Szczotkowana powierzchnia z eleganckim wykończeniem bielą

PRISMO brushed white+

Planowanie i realizacja

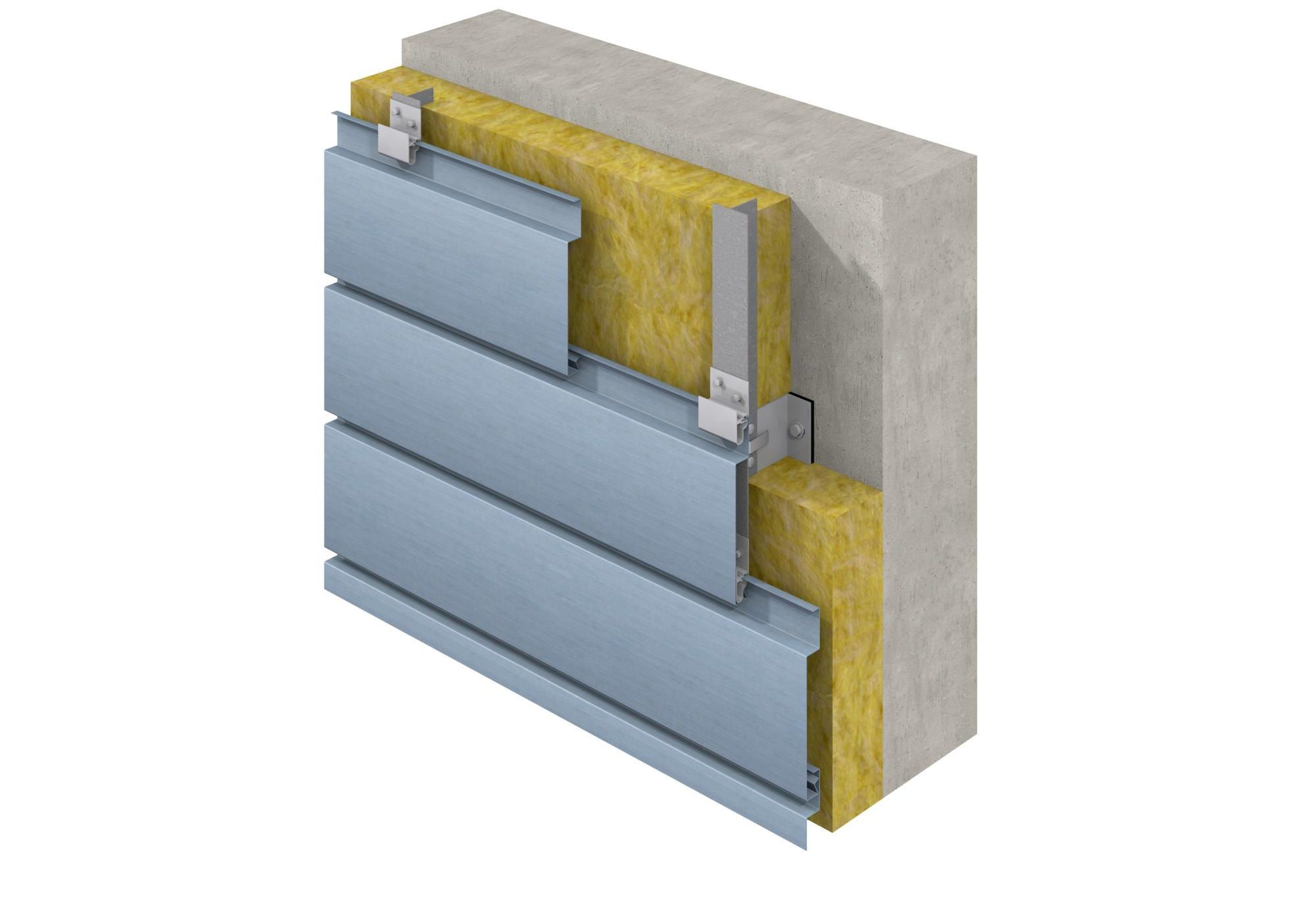

Opis systemu

  • Układanie w poziomie
  • Montaż od dołu do góry
  • Pośrednie i niewidoczne mocowanie


Panele poziome mają głębokość 25 mm i w przeciwieństwie do rąbka kątowego posiadają zdefiniowaną fugę wynoszącą 20 mm. Wymiar ten jest narzucony przez szynę montażową, w zwiąsku z czym instalacja paneli może być tylko pozioma. Zaletą tego systemu w stosunku do innych jest możliwość wykonania paneli o długości do 6000 mm. Pozwala to na rozszerzalność liniową wynikającą ze zmian temperatury.

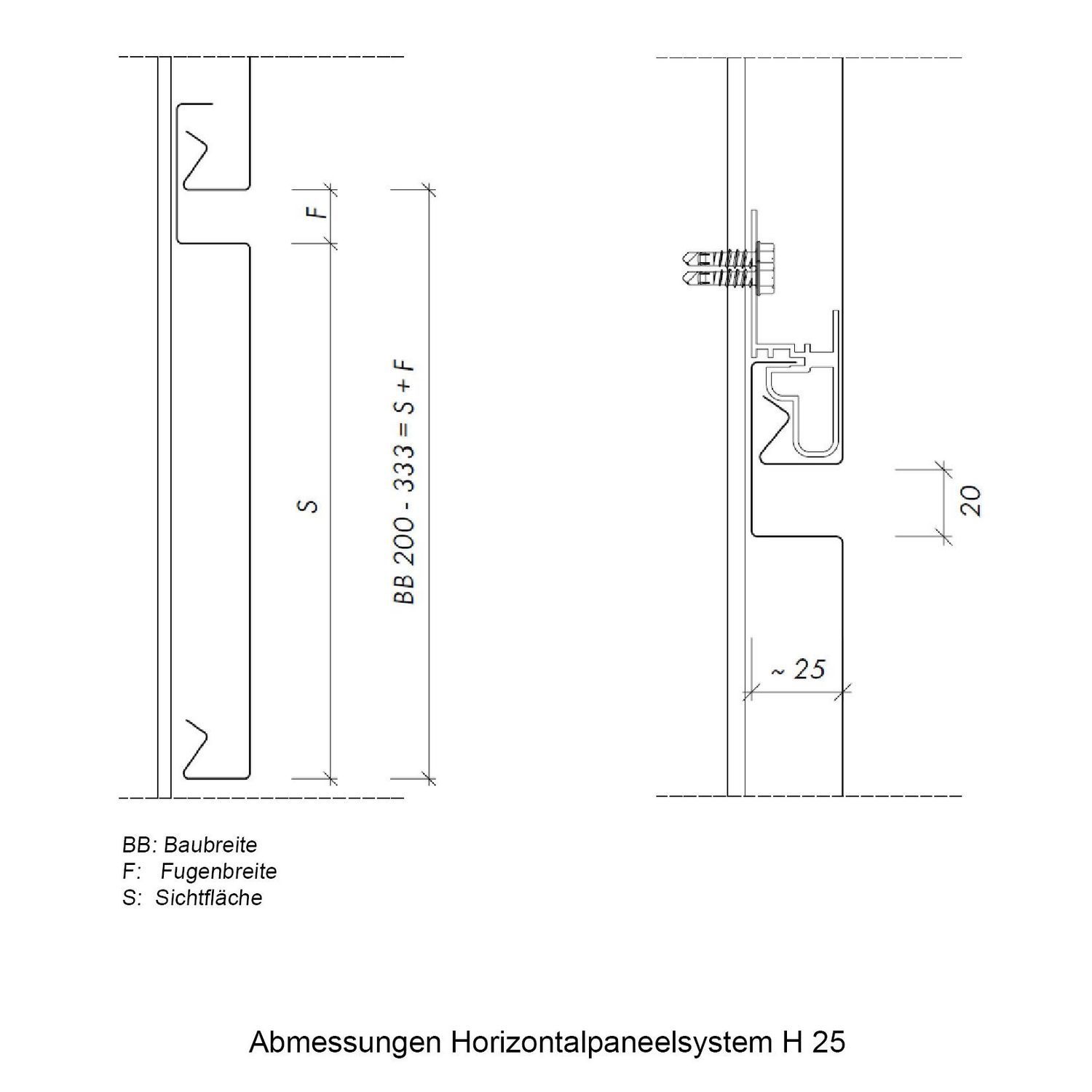

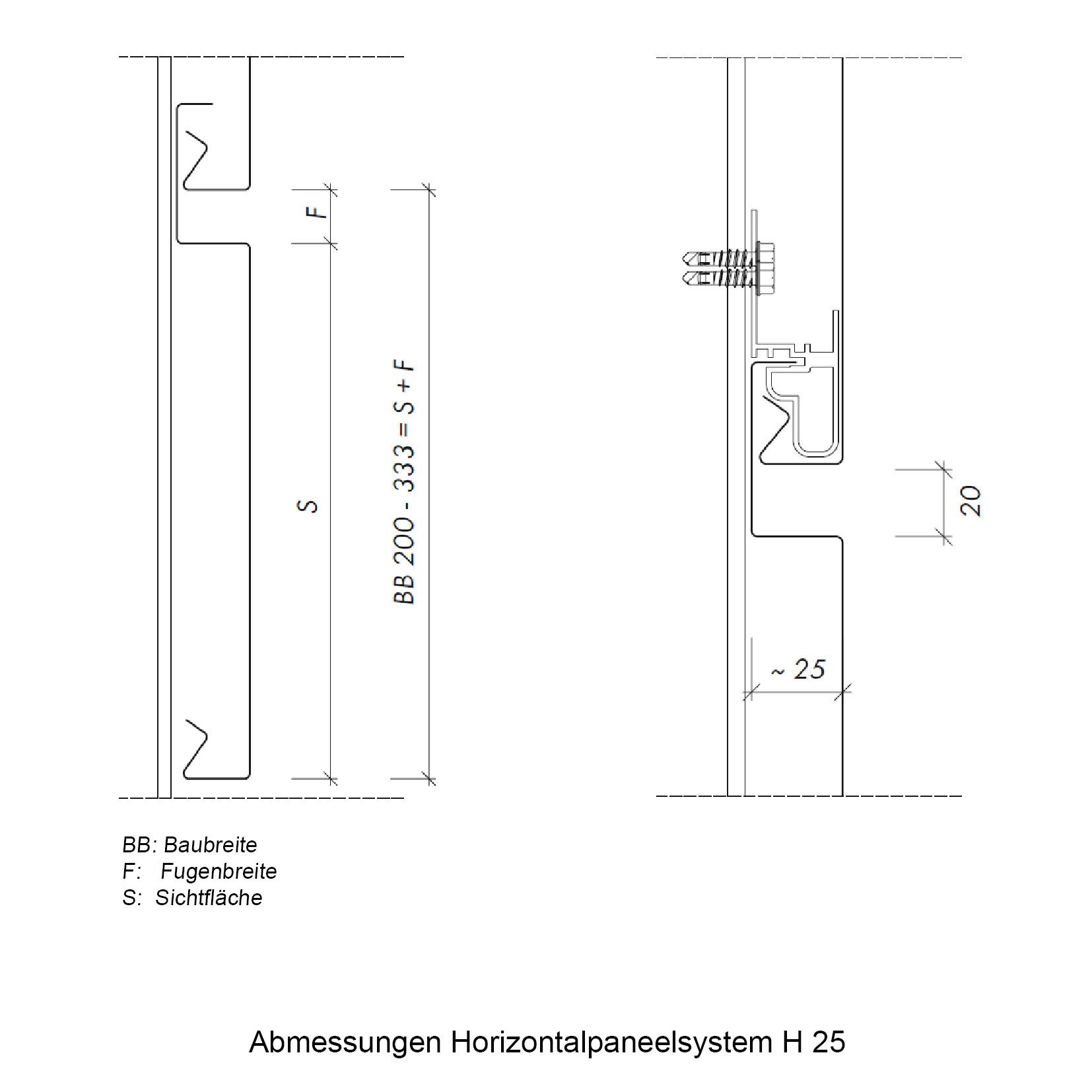

Wymiary i grubości blachy

  • Szerokość całkowita 200 mm - 333 mm
  • Grubość blachy 1.0 mm / 1.2 mm (przy szerokości całkowitej ≥ 250 mm)
  • Standardowe długości 3000 mm i 4000 mm
  • Maksymalna długość 6000 mm

Ogólnie zalecamy wykończenie obu zakończeń paneli zaślepkami. Jest to szczególnie konieczne przy dużych długościach, np. powyżej 250 mm, w celu zapewnienia prawidłowego wyglądu powierzchni budynku. Dodatkowo zaślepki blokują wgląd do panelu z boku, np. przy nadprożu.

Mocowanie pośrednie paneli poziomych szyną mocującą pozwala na rozszerzalność liniową wynikającą ze zmian temperatury.

Dostępne są różne dodatkowe opcje dla pionowych łączeń – w tym celu prosimy o kontakt z Doradcą Technicznym RHEINZINK

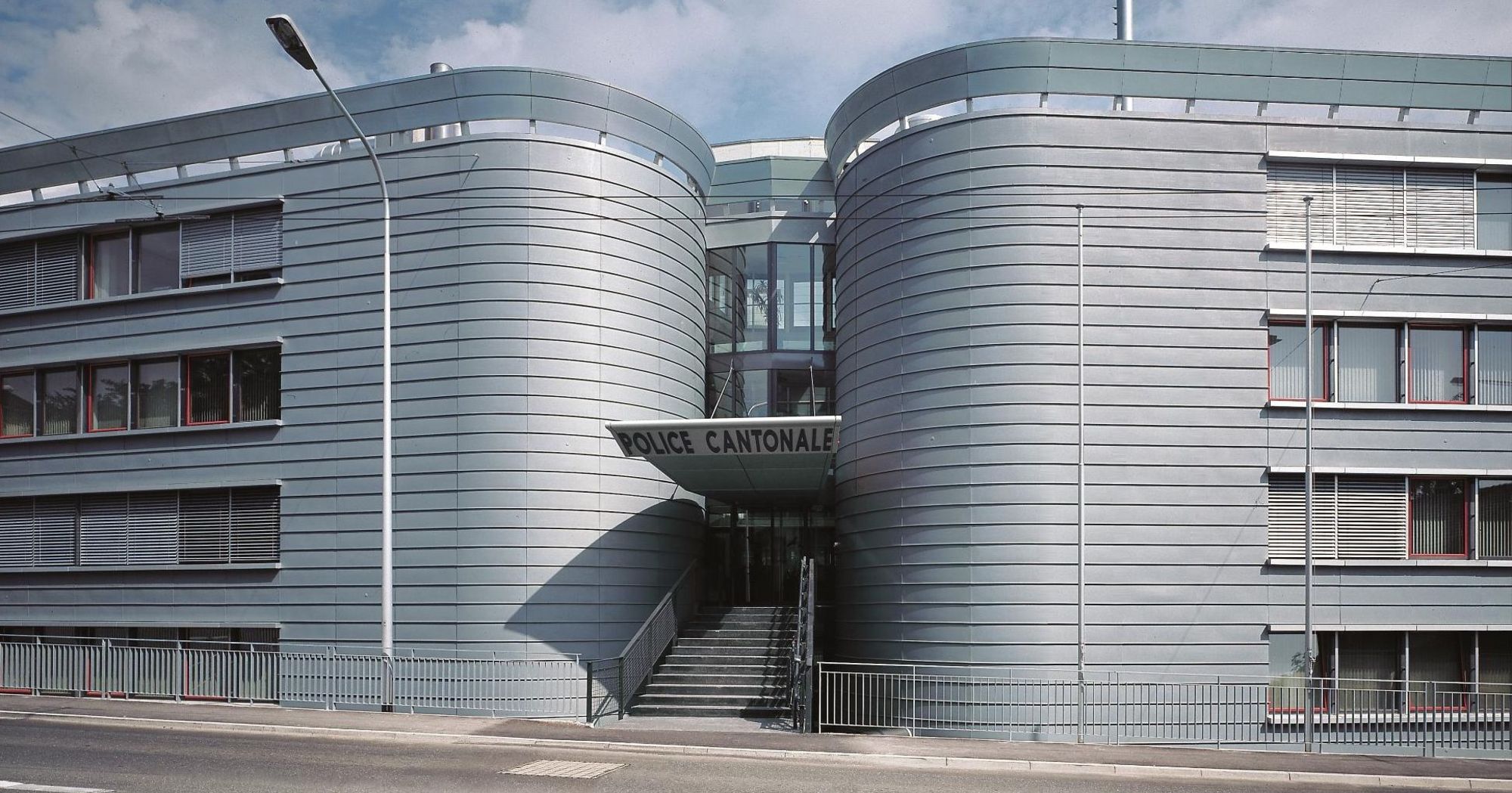

Formy specjalne

  • Wklęsłe i wypukłe panele
  • Perforacja widocznej powierzchni

Panele poziome można łatwo adaptować do zakrzywionych brył budynków. Przy większych formatach może zaistnieć konieczność odpowiedniego wykrzywienia panelu podczas produkcji w celu dopasowania ich do promienia elementu budowlanego.

Widoczna powierzchnia panelu może być poddana pełnej lub częściowej perforacji, zarówno ze względów estetycznych, jak i na potrzeby wentylacji, np. jako profil startowy lub element wentylacji pod okapem dla wentylowanych konstrukcji dachu.

Dział techniczny RHEINZINK służy pomocą w doborze różnych rodzajów perforacji i chętnie udzieli dalszych informacji otrzymując projekt w wersji elektronicznej do konsultacji.

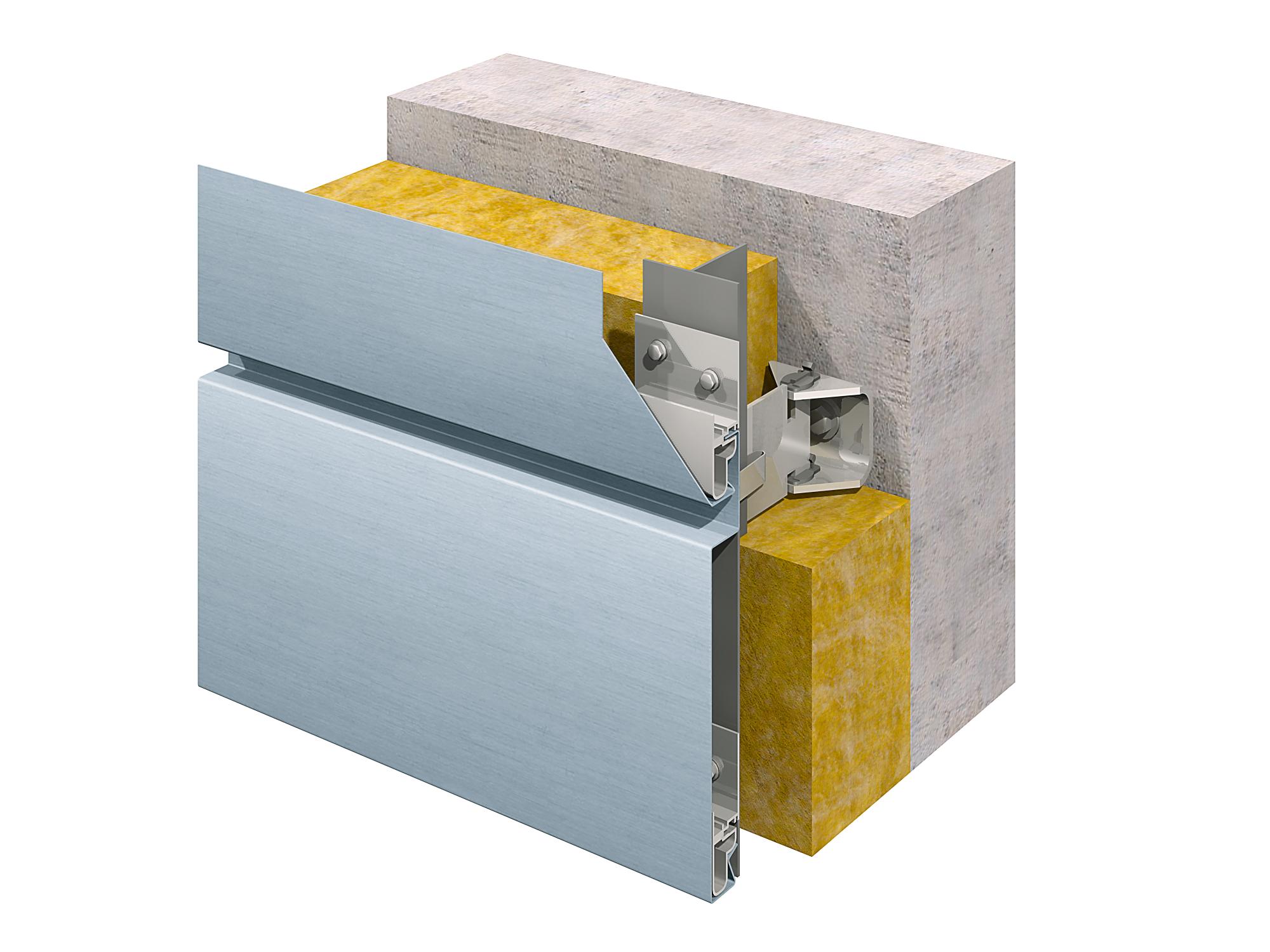

Mocowanie

Panele poziome RHEINZINK mocowane są na szynie mocującej. Szyna mocowana jest do podkonstrukcji metalowej dwoma nitami lub śrubami samogwintującymi.

Wymagany odstęp od podkładu zależy od wielu czynników: obciążenia wiatrem, rodzaju ramy, systemu podkonstrukcji oraz nośności okładziny, i musi być poparty odpowiednimi obliczeniami.

Wyślij projekt do konsultacji
