Rynny ukryte w okapie
Zalety systemu ukrytych rynien
- Odpowiednia grubość rynny
- Lutowanie zamiast uszczelek - najtańsze i zarazem najtrwalsze połączenie zapewniające rynnie szczelność
- Brak mostków termicznych w elewacji
- System rynnowy nie wymagający malowania przez cały okres eksploatacji
- Trwały materiał nie bojący się zarysowań
Nowoczesne rozwiązanie. Prosta forma
Sprawdzona funkcjonalność ukrytych rynien
System ukrytych rynien przy okapie RHEINZINK składa się z rynien dachowych i rur spustowych o różnych przekrojach oraz akcesoriów (w tym indywidualnie przygotowanych osłon) wykonanych z blachy tytan-cynk RHEINZINK dopasowanych do pokrycia dachowego i elewacji.
Podstawą trwałości systemu jest odpowiednia grubośc blachy oraz jej naturalna i samoodbudowująca się patyna, która nie boi się zarysowań. Estetycznie ukryta w okapie rynna dopełnia współczesne budynki, stając sie niewielkim, lecz ważnym elementem projektu.
Rynny RHEINZINK w systemie ukrytych w okapie rynien można lutować, są one odporne na długotrwałe działanie warunków atmosferycznych - w tym skrajnych temperatur, które występuja na dachu. Brak korozji, malowania, płowienia czy rozwarstwiania powłok jest ich niezaprzeczalną zaletą.

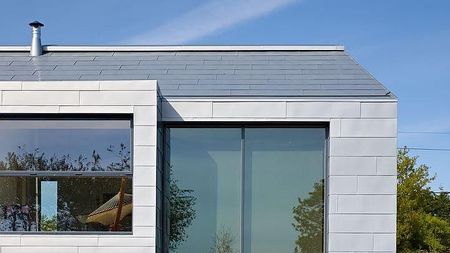

Nic nie widać. I to widać.

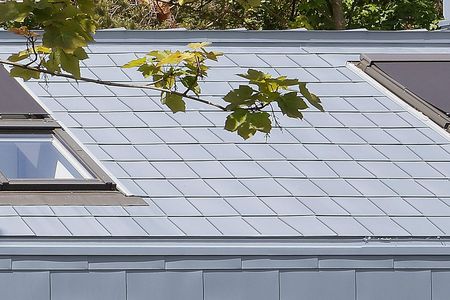

Podkreślenie estetyki okapu
Podkreślenie estetyki okapu jest możliwe przez dobór odpowienich rozwiązań. Rynna ukryta w okapie RHEINZINK pozwalają uzyskać wysokiej jakości detal zarówno w połączeniu z elewacją, jak i z pokryciem dachowym wykonanym w technologii łuski, rąbka lub paneli.
Zwłaszcza przy naturalnych materiałach (szkło, drewno cegła, piskowiec itd.) powierzchnia szlachetnej samoodbudowującej się patyny nie tylko podkreśla estetykę, ale i chroni budynek przed oddziaływaniem warunków atmosferycznych.

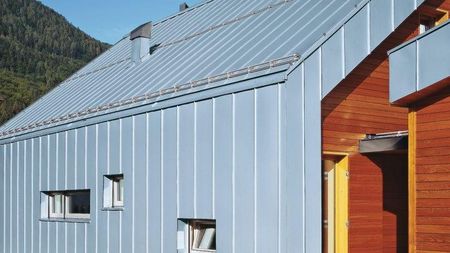

Od łuski karo do rąbka stojącego

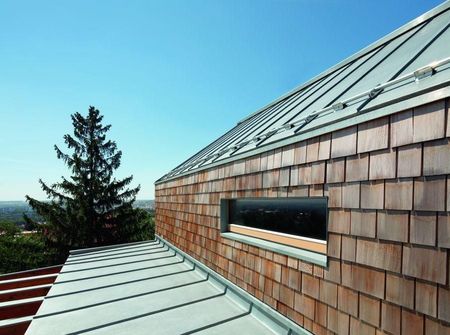

Okap z ukrytą rynną
Rynny ukryte w okapie pod pewnym względem planowania i wymiarowania są rynnami specjalnymi, dlatego warto zwrócić uwagę na poniższe wskazówki:
- Zwymiarować rynny zgodnie ze sztuką blacharską
- Przewidzieć odpowiedni spadek rynny (5 mm/m)
- Rozważyć podgrzewanie rynien sterowane termostatem oraz użycie zapor śniegowych
- Podpisać umowę serwisową z wykonawcą
Co warto wiedziec?
Opis systemu, wymiary i grubość blachy
- Produkowana z blachy tytan-cynk RHEINZINK jako standardowa rynna zewnętrzna z indywidualną osłoną
- System składa się z rynny, rur spustowych oraz niezbędnych akcesoriów
- Rynna posiada odpowiednie wywinięcie dla ułatwienia montażu
- Rury spustowe oraz akcesoria według Katalogu produktów
- System odwodnienia dachów zgodny z normą PN-EN 612
W zależności od wielkości nominalnej oferowane są produkty w wykończeniach powierzchni RHEINZINK-CLASSIC i RHEINZINK-prePATINA

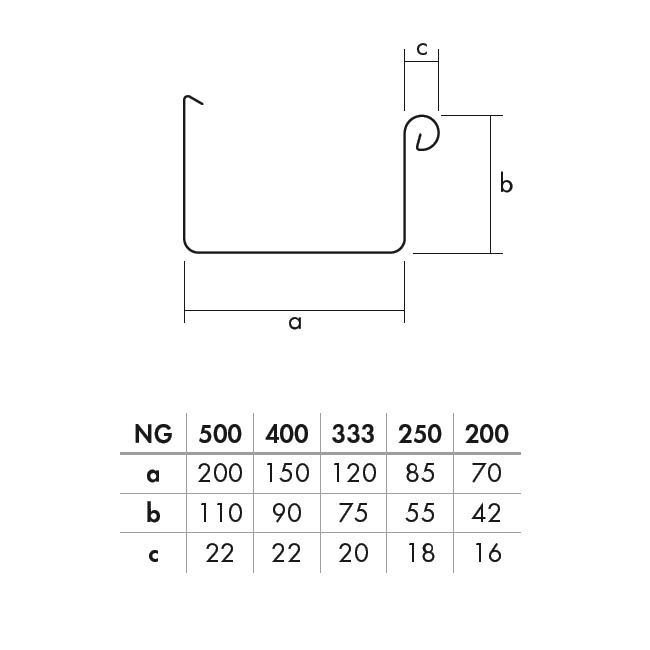

Przekroje rynny prostokątnej
- Standardowe rozmiary rynny w rozwinięciu (mm) 500 / 400 / 333 / 250 / 200
- Standardowe rozmiary rynny w przekroju (mm) 200 / 150 / 120 / 85 / 70
- Grubości blachy 0,8 mm / 0,7 mm / 0,65 mm zależności od rozmiaru nominalnego rynny (patrz tabelę)
| Szerokość rozwinięcia (mm) w | Przekrój rynny (mm) | Min. grubość (mm) klasa A |
| 333 < w | 153 < w | 0,8 |
| 250 < w ≦ 333 | 105 < w ≦ 153 | 0,7 |
| w ≦ 250 | w ≦ 105 | 0,65 |
- Standardowa długość rynien 2,0 m (inne długości na zamówienie)
Przekroje rynny półokrągłej
- Standardowe rozmiary rynny w rozwinięciu (mm) 500 / 400 / 333 / 280 / 250 / 200
- Standardowe rozmiary rynny w przekroju (mm) 250 / 192 / 153/ 127 / 105 / 80
- Grubości blachy 0,8 mm / 0,7 mm / 0,65 mm zależności od rozmiaru nominalnego rynny (patrz tabelę)
| Szerokość rozwinięcia (mm) w | Przekrój rynny (mm) | Min. grubość (mm) klasa A |
| 333 < w | 153 < w | 0,8 |
| 250 < w ≦ 333 | 105 < w ≦ 153 | 0,7 |
| w ≦ 250 | w ≦ 105 | 0,65 |
- Standardowa długość rynien 3,0 m (inne długości na zamówienie)
Rury spustowe
- Standardowe rozmiary nominalne rury spustowej (okrągłe) w mm: 150 / 120 / 100 / 87 / 80 / 76 / 60 / 50
- Grubości blachy 0,65 mm / 0,7 mm w zależności od rozmiaru nominalnego (patrz tabele)
| Wymiar przekroju poprzecznego (mm) | Nominalna grubość materiału (mm) |
| średnica ≦ 100 | 0,65 |
| średnica >100 | 0,7 lub 0,8 |
- Standardowe długości rur spustowych 2,0 m / 3,0 m (w zależności od wielkości nominalnej). Inne długości na zamówienie.
Zgodnie z normą PN-EN 612 rynny są klasyfikowane zgodnie z ich średnicą obrzeża lub modułu zastępczego w klasach X i Y. Rury spustowe są podzielone na klasy X i Y w zależności od zakładki w miejscu szwu.
Rynny i rury spustowe RHEINZINK są zgodne z klasą X, a tym samym spełniają wymagania klasy Y.
Mocowanie
- W przypadku systemu ukrytej rynny w okapie mocowanie rynny także odbywa się przy pomocy odpowiednio dobranych uchwytów / haków rynnowych
- Łączenie poszczególnych długości rynny odbywa się metodą lutowania miękkiego lub klejenia specjalistycznym klejem
- Mocowanie rur spustowych odbywa się za pomocą obejm.

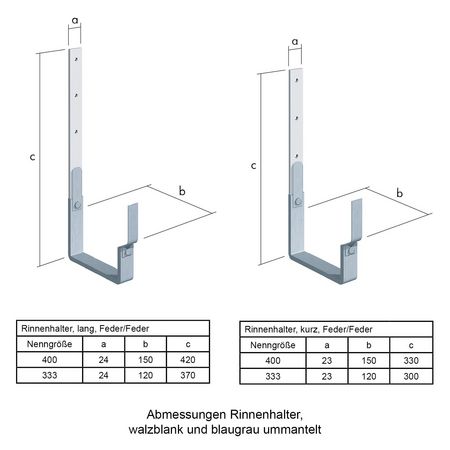

Do mocowania rynien stosujemy specjalnie do tego celu dobrane uchwyty / haki rynnowe (wg PN-EN 1462). Te ze swej strony są mocowane albo do deski okapowej, na krokwi lub do ściany. Uchwyty rynnowe muszą być zwymiarowane jako dostatecznie wytrzymałe oraz odpowiadać miejscowym wymaganiom i normom.
Rury spustowe są z reguły mocowane do elewacji typowymi obejmami. Zalecany odstęp między obejmami poninen wynosić (patrz tabelę):
| Wielkość nominalna rury (mm) | Odstęp maksymalny (m) |
| ≦ 100 | 2,0 |
| 100 > | do 3,0 m |
Alternatywnym sposobem mocowania jest uniwersalny uchwyt rury spustowej RHEINZINK do wszystkich kształtów i wielkości nominalnych rur.
Przy każdym z tym mocowań należy zachować minimalny odstęp 20 mm od budynku.

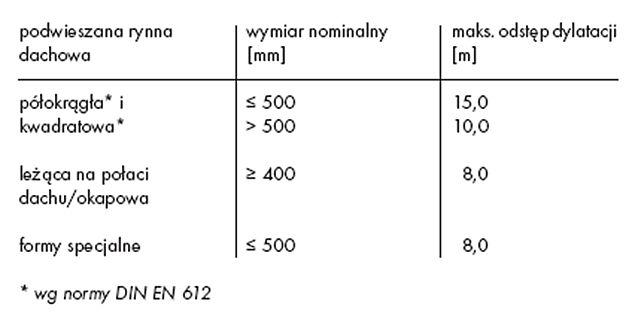

Dylatacja
- Zasadniczo w przypadku punktów stałych (naroża, zakończenia przy ścianie, itp.) należy zachować połowę odstępu.

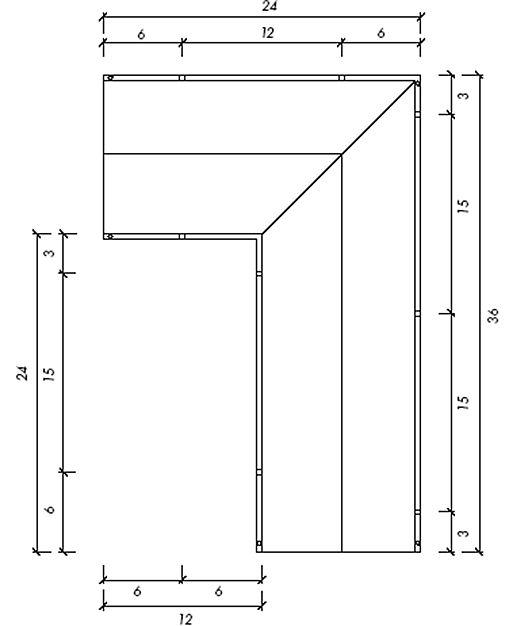

- Na przykładzie budynku o kształcie litery L przedstawiamy rozmieszczenie dylatacji dla rynien półokrągłych lub kwadratowych RHEINZINK o rozmiarze nominalnym ≤ 500, wg DIN EN 612 (system podwieszany, dane w [m])
Przykłady zastosowania
Zaprojektowanie i wymiarowanie rynien ukrytych w okapie powinno być wykonane zgodnie z obowiazującymi Normami oraz ze sztuką blacharską, co oznacza:
- Przewidzenie odpowiedniego spadku rynny oraz obróbki
- Zaplanowanie odpowiedniego przepływu powietrza, tzw. szczeliny wentylacyjnej odpowiednio do rodzaju pokrycia dachowego oraz systemu elewacyjnego
- Zaplanowanie odpodnieniego miejsca odpływu - rury spustowej, zwracając przy tym uwagę na wyeliminowanie mostków termicznych w elewacji
- Przewidzieć zastosowanie sterowanych termostatem podgrzewania rynien oraz zapór śniegowych
- Podpisać umowę serwisową z Wykonawcą

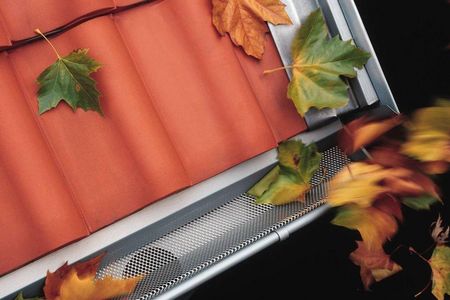

Akcesoria do systemów rynnowych RHEINZINK
Dopasowana oferta ponad 500 elementów wchodzących w skład systemu rynnowego RHEINZINK sprostają nawet najtrudniejszym wymaganiom Inwestora. Do każdego typu budynku.
Wiedza specjalistyczna w zakresie akcesoriów, która gromadzimy w ścisłej współpracy z doświadczonymi rzemieślnikami, pozwala na opracowamie przydatnych akcesoriów, które dopracowujemy w procesie technologicznym na większa skalę.
Wybieraj sprawdzone rozwiązania
Nie buduj tymczasowo!
W RHEINZINK wiemy, że system rynnowy jest najbardziej eksploatowaną częścią dachu, w którym najsłabszy element decyduje o trwałości systemu i bezpieczeństwie budynku. Dlatego nasz serwis obejmuje nie tylko dostęp do detali CAD, ale również pomoc w doborze właściwych rozwiązań i wyliczeniu ich kosztów. Bezpłatnie.
