Haki i uchwyty rynnowe
Zalety systemów mocowania RHEINZINK
- Do każdego typu dachów
- Estetyczne wykończenie (koszulki z tytan-cynku lub malowanie)
- Bezproblemowa wentylacja dzięki przemyślanym mocowaniom
- Przenoszące duże obciążenia śniegiem i lodem
- Wykonane zgodnie z PN-EN 1462
Mamy "haka" na każdą rynnę
Do dachówki lub do blachy
Uchwyty rynnowe muszą być wytrzymałe oraz odpowiadać miejscowym wymaganiom i normom.
Do mocowania rynien stosujemy specjalnie do tego celu dobrane uchwyty i haki rynnowe (wg PN-EN 1462). Te ze swej strony są mocowane albo do deski okapowej, na krokwi lub do ściany.
System haków połaciowych
Wybierając połaciowe haki i uchwyty rynnowe masz pewność, że wszystkie wymagane elementy systemu rynnowego RHEINZINK będą do siebie pasować, przenosić duże obciążenia oraz zapewniać właściwą wentylację połaci.

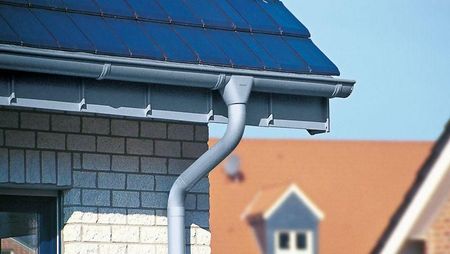

Rynna półokrągła
Rynna prostokątna

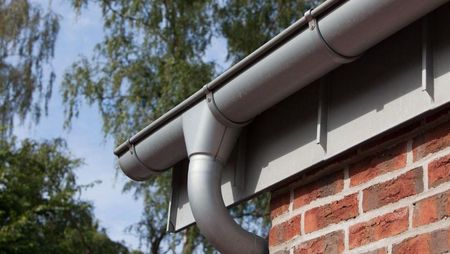

Klasyczny hak rynnowy RHEINZINK jest dostępny w wersji krótkiej i długiej. Jest optycznie dostosowany do rynien przez założenie na niego koszulki z blachy tytanowo-cynkowej. Daje to harmonijny obraz rynny i uchwytu z odpowiednią powierzchnią patyny RHEINZINK.
Spadek rynny
Spadek rynny wpływa w istotny sposób na samooczyszczanie się rynny. Rzemieślnicze reguły fachowe określają spadek rynny dachowej na 1-3 mm/m rynny dachowej.
W szczególnych przypadkach (przy rynnach łączonych przez lutowanie) dopuszczalny jest montaż bez spadku — zgodny z odrębnymi zaleceniami RHEINZINK
Haki połaciowe do rynny półokrąłej
- Klasyczny hak rynnowy RHEINZINK jest dostępny w wersji krótkiej oraz długiej (wg PN-EN 1462)
- Przez założenie na hak koszulki z blachy tytanowo-cynkowej jest on optycznie dostosowany do rynien
- Uchwyty te są zwymiarowane do różnego spadku dachu
Haki połaciowe do rynny prostokątnej
Uchwyty rynnowe muszą być zwymiarowane jako dostatecznie wytrzymałe oraz odpowiadać miejscowym wymaganiom i normom.
Do mocowania rynien prostokątnych / kwadratowych stosujemy specjalnie do tego celu dobrane uchwyty (wg PN-EN 1462), które następnie są mocowane albo na krokwi, do deski okapowej lub do ściany.
Uchwyty te są zwymiarowane do różnego spadku dachu, a przez założenie na hak koszulki z blachy tytanowo-cynkowej jest on optycznie dostosowany do powierzchni rynny.
Instrukcja montażu (film)
System haków obrotowych
Tradycyjny montaż i wypoziomowanie rynny do połaci lub do deski okapowej pochłania dużo czasu. Opatentowany system obrotowych haków do rynien tytan-cynk RHEINZINK składa się z ceownika mocowanego do okapu (lub do ściany) oraz mocowanych w nim półobrotem haków.
Poprzez lekkie zatrzaśnięcie rynny w haku rynnowym umożliwia zamocowanie rynien półokrągłych w wymiarach 280 (125 mm) lub 333 (150 mm). System umożliwia szybki montaż bez przykręcania pojedynczych haków i ma wysoką odporność na obciążenia.
Mocowanie systemu haków obrotowych
Dowolne pozycjonowanie haków w szynie pozwala ukryć miejsce łączenia rynny i uzyskać estetyczny wygląd okapu dachu.
- Szynę mocuje się (po wypoziomowaniu) na wkręty lub na kołki wbijane, tak aby dłuższe ramię było u dołu.
- Śruby mocujące wkręcamy w środek każdego oczka, umożliwiając ruch termiczny profilu.
- Łatwe łączenie kolejnych szyn ze sobą zapewnia charakterystyczny wpust umiejscowiony z lewej strony już przymocowanej szyny.
- Aby umożliwić wzdłużne rozszerzanie się szyny rynnowej, powinna zostać zachowana odległość (szczelina) ok. 3-5 mm.
- Rynhaki montujemy poprzez obrót w dowolnym miejscu szyny.
- Montaż obrotowych rynhaków przeprowadź poprzez wkręcenie ich zgodnie z kierunkiem wskazówek zegara.
- Uchwyty rynnowe powinny być wpinane w szynę w miejscach mocowania jej wkrętami.
- Wpasowanie rynny w uchwyty odbywa sie poprzez docisnięcie rynny do tylnego zaczepu rynhaka, a wulstwa rynny zatrzaskiwana na przednim nosku.

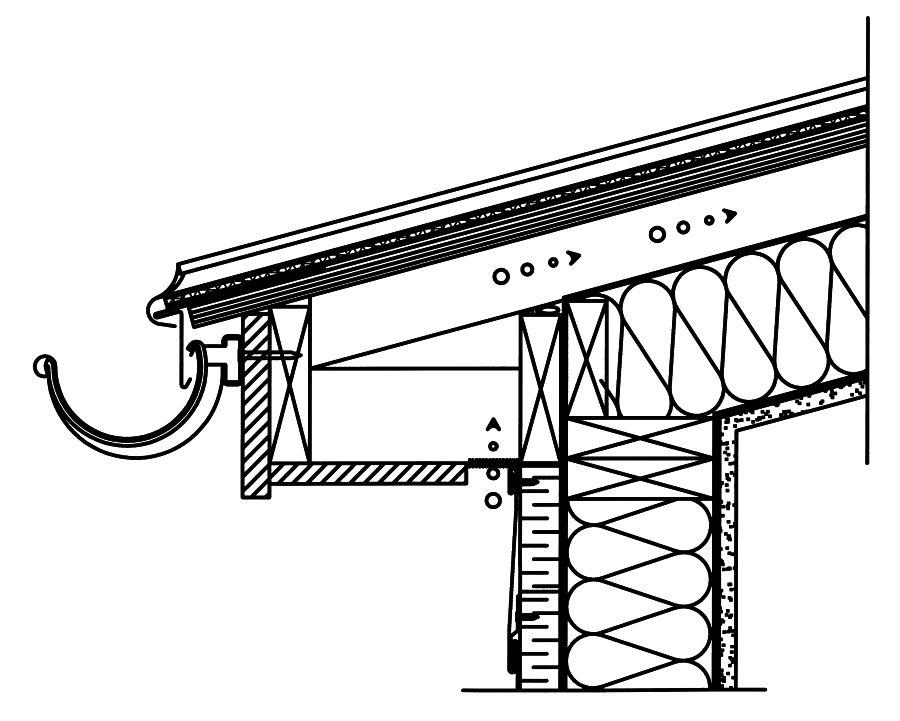

Zalecenia konstrukcyjne - system haków obrotowych
Wentylacja i spadek
- Rzemieślnicze reguły fachowe określają spadek rynny dachowej na 1-3 mm/m rynny dachowej. W szczególnych przypadkach dopuszczalny jest montaż bez spadku - zgodny z odrębnymi zaleceniami RHEINZINK.
- Montaż szyny rynnowej RHEINZINK rozpocznij ok. 2 cm poniżej linii okapu. Przy tym należy uwzględnić regionalne wymogi dotyczące spadku śniegu i stopnia nachylenia dachu.
- Przeprowadź kontrolę podkonstrukcji (deski czołowej gzymsowej, krokwi, okapu, muru itd.) pod względem jej ułożenia w płaszczyźnie i pionie. W przypadku przekroczenia tolerancji > 2,0 cm przy rynnie dachowej wszelkie nierówności wynikające z podkonstrukcji będą wyraźnie widoczne.
Mocowanie szyny na desce czołowej lub zakończeniu krokwi
| Odległość między krokwiami | Grubość łaty / deski czołowej | Grubość deski czołowej przy mocowaniu na zakończeniu krokwi |
| ≤ 80 cm | > 45 mm | > 20 mm od ≤ 30 mm |
| > 80 -120 cm | > 60 mm |
System haków do deski czołowej

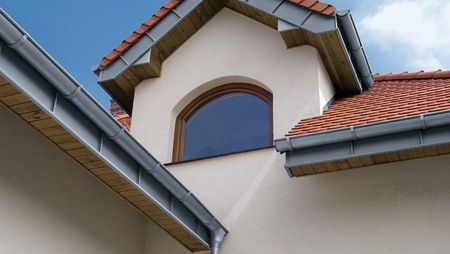

W ofercie posiadamy także haki mocowane do deski okapowej (czołowej). Występują one w postaci ocynkowanej lub w koszulkach z blachy tytanowo-cynkowej — optycznie dopasowanej do obróbek pasa podrynnowego na rąbek stojący.
Wybieraj sprawdzone rozwiązania
Nie buduj tymczasowo!
W RHEINZINK wiemy, że system rynnowy jest najbardziej eksploatowaną częścią dachu, w którym najsłabszy element decyduje o trwałości systemu i bezpieczeństwie budynku. Dlatego nasz serwis obejmuje nie tylko dostęp do detali CAD, ale również pomoc w doborze właściwych rozwiązań i wyliczeniu ich kosztów. Bezpłatnie.
