Bariery i zapory przeciwśniegowe
Do dachów z blachy na rąbek stojący
Zalety systemu
- Ochrona przechodniów oraz pojazdów przed spadającym z dachów śniegiem lub lodem
- Szybki i łatwy montaż bez dziurawienia dachu
- Systemy uwzględniające rozszerzalność termiczną blachy
- Sprawdzeni i certyfikowani dostawcy
Uwarunkowania prawne i techniczne
Systemy zapór śniegowych służą do ochrony przechodniów oraz pojazdów przed spadającym z dachów śniegiem lub lodem. To czy system zapór śniegowych jest wymagany, czy też nie, regulowane jest przez uwarunkowania lokalne.
Obowiązek montażu zapór śniegowych uzależniony jest od nachylenia i wysokości dachu oraz od stopnia zagrożenia dla przechodniów i pojazdów. Decyzja co do sposobu ochrony, zależy od Inwestora oraz od sposobu użytkowania budynku — np. czy jest to hotel, instytucja publiczna itp.
Systemy do dachów na rąbek
Płotki, bariery oraz zapory

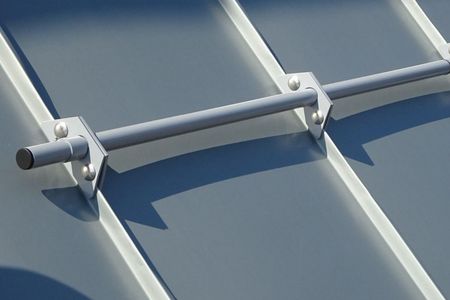

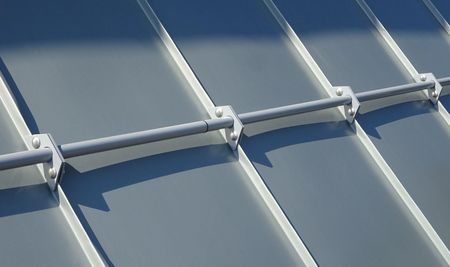

Zalecamy stosowanie systemów zapór śniegowych mocowanych bez przebić przy pomocy specjalnych klamer na rąbek. Im większe prawdopodobieństwo gromadzenia się śniegu na dachu, tym mocniejsze bariery przeciwśniegowe powinny być zastosowane.

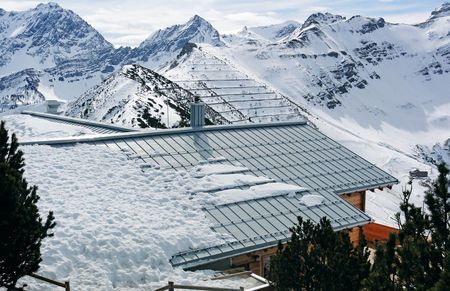

Rekomendujemy montaż barier przeciwśniegowych na dachach stromych (o nachyleniu powyżej 30°) — zwłaszcza w rejonach, gdzie zimą często występują obfite opady śniegu, np. w górach i północno-wschodniej Polsce.
Przegląd rozwiązań

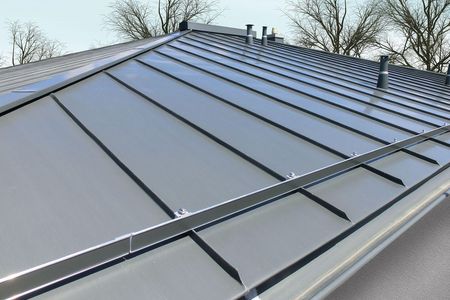

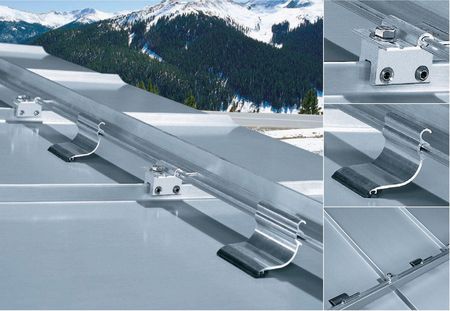

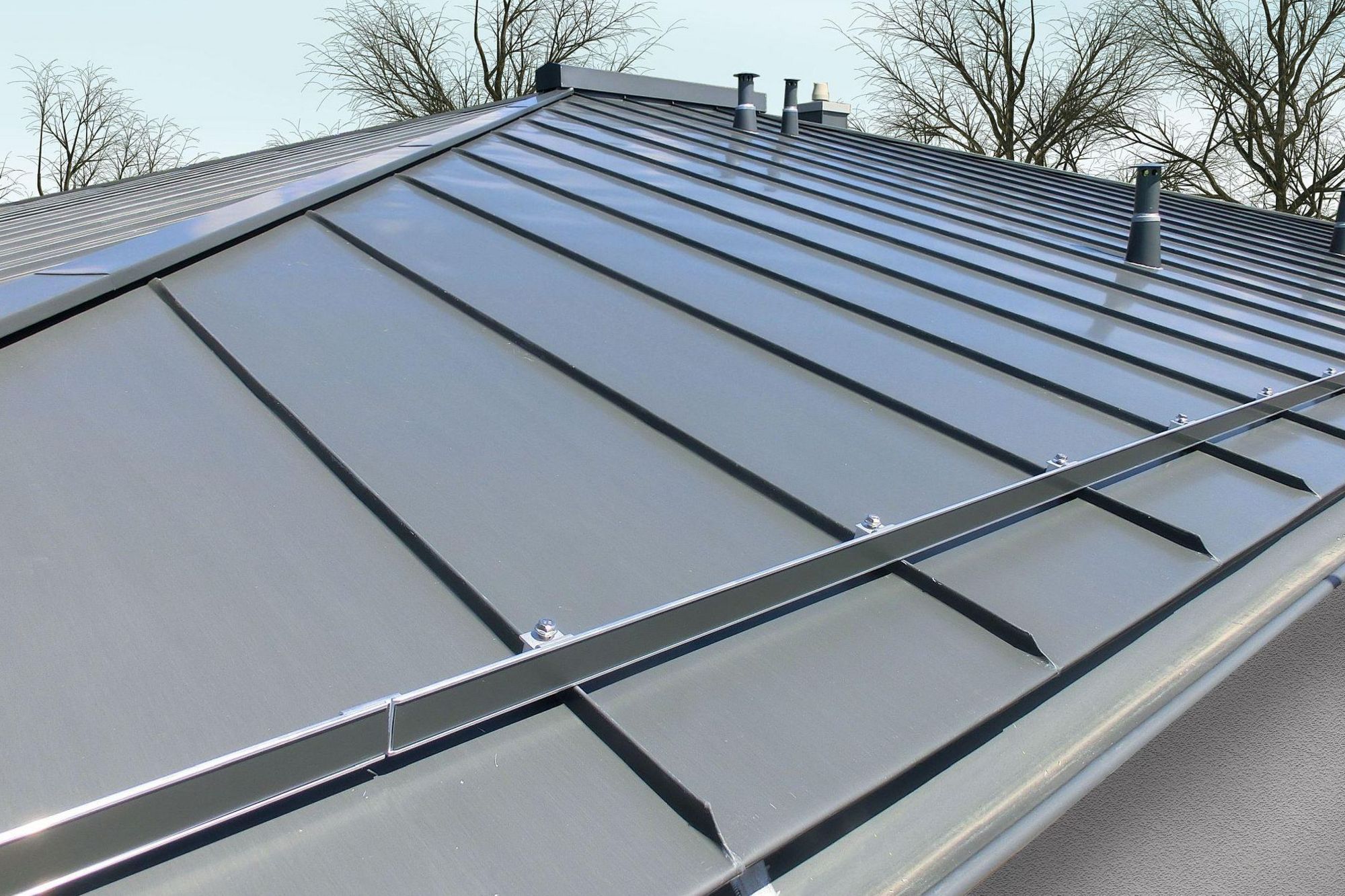

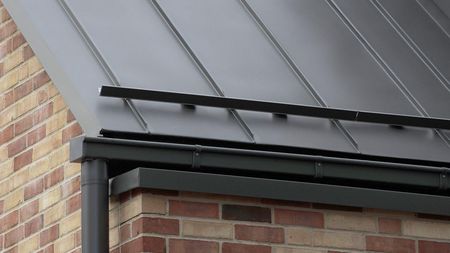

System RHEINZINK S5
System przeciwśniegowy RHEINZINK S5 to rozwiązanie, które z pewnością zainteresuje inwestorów stawiających na najwyższą jakość i estetykę. System charakteryzuje się wysoką nośnością oraz atrakcyjnym wyglądem. Wytrzymała bariera aluminiowa może być wykończona blachą RHEINZINK, sprawiając, że całość będzie wyglądać spójnie i elegancko. Dach i akcesoria będą tworzyć harmonijną całość, spełniającą nawet najbardziej rygorystyczne wymagania estetyczne.
Tę zaporę śniegową charakteryzuje:
- wysoka wytrzymałość
- atrakcyjny wygląd dzięki powierzchni RHEINZINK
- szybki i prosty montaż bez dziurawienia blachy
- możliwość montażu po przekątnej, np. w koszach
- idealne dopasowanie elementów składowych systemu: zacisków, bariery aluminiowej oraz stoperów lodu

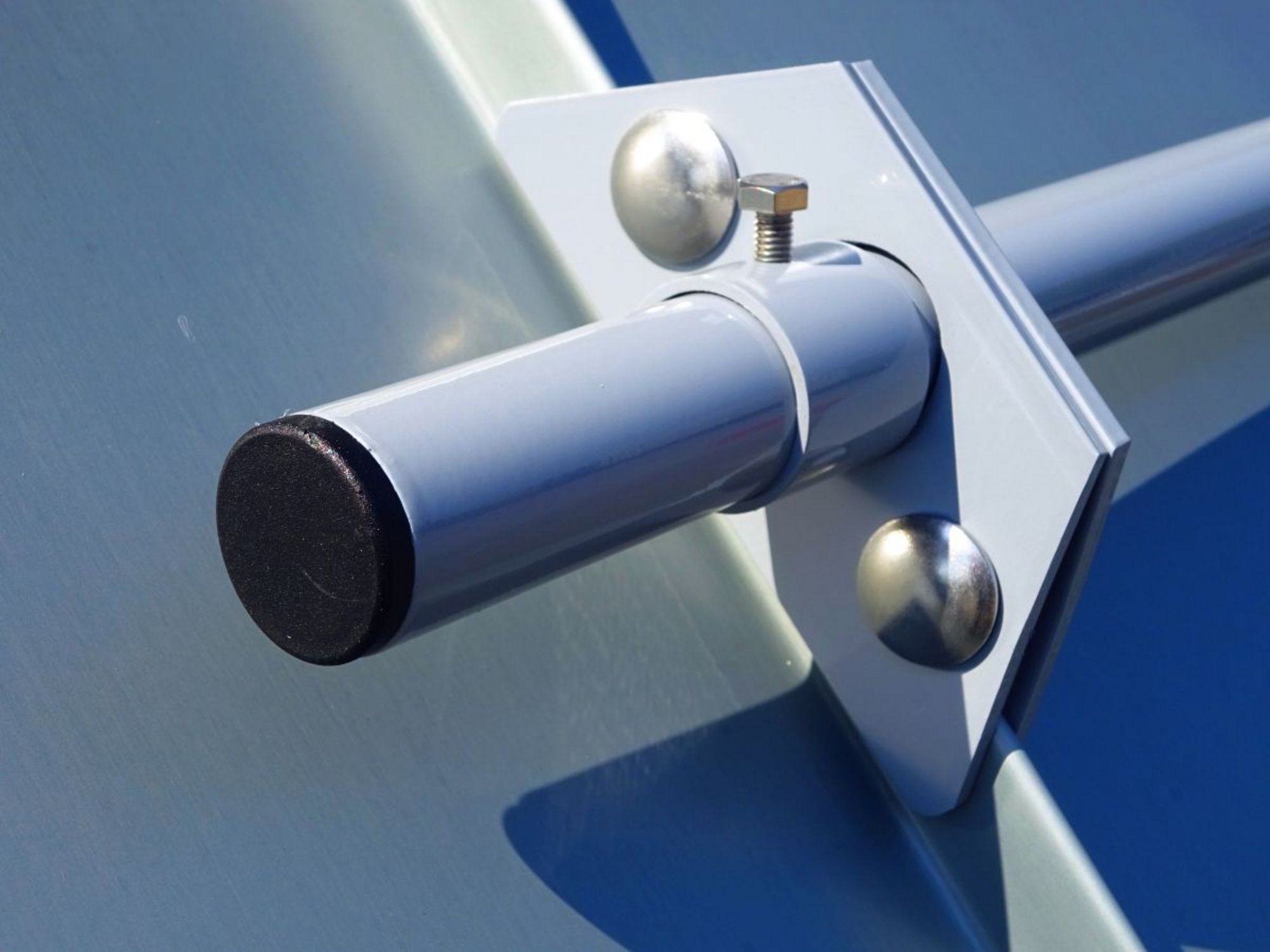

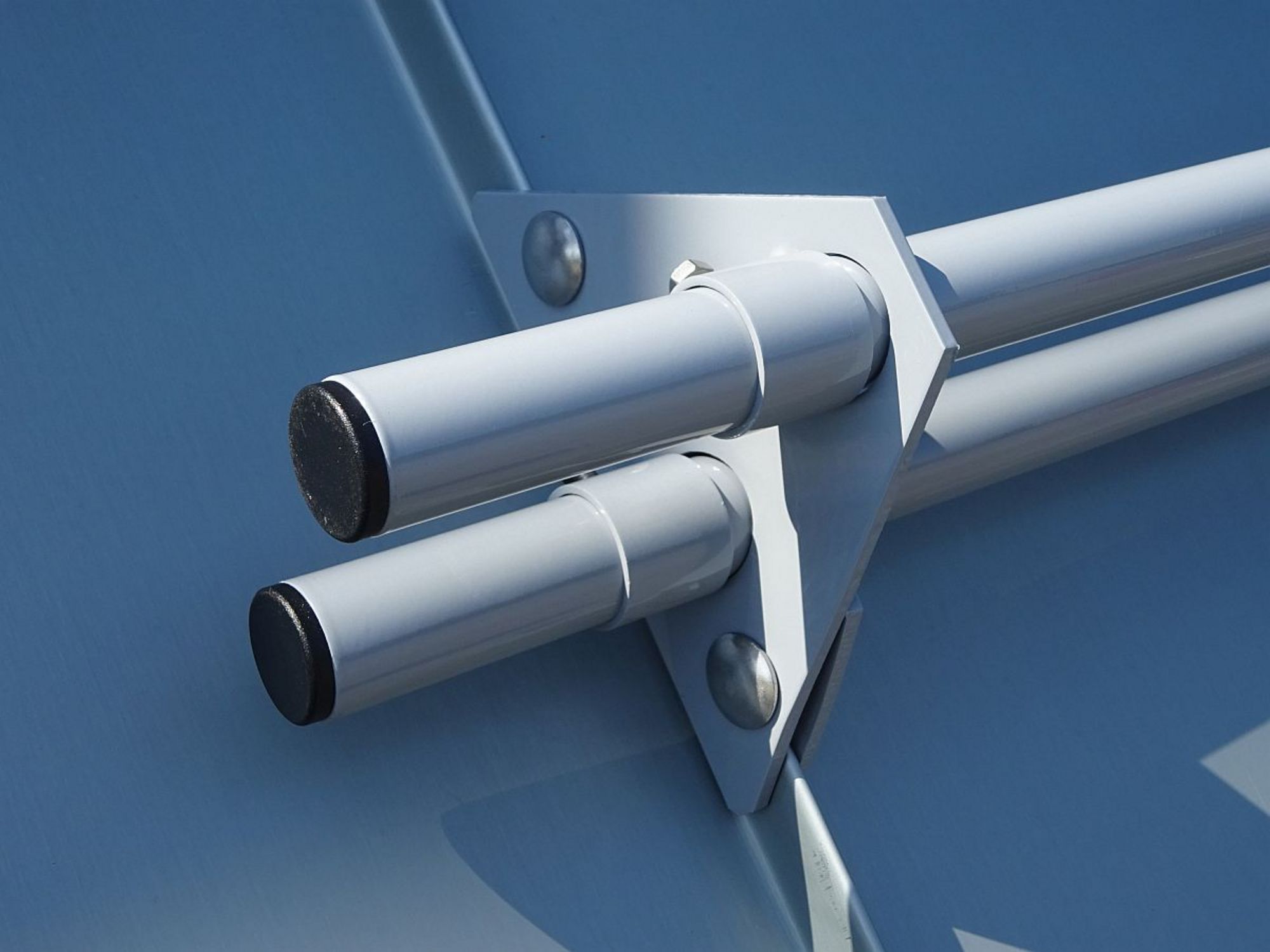

System CEDA
System barier przeciwśniegowych CEDA służy do ochrony przechodniów oraz pojazdów przed spadającym z dachów śniegiem. Jest to szybki i łatwy w montażu system bez dziurawienia dachu, uwzględniający rozszerzalność termiczną blachy.

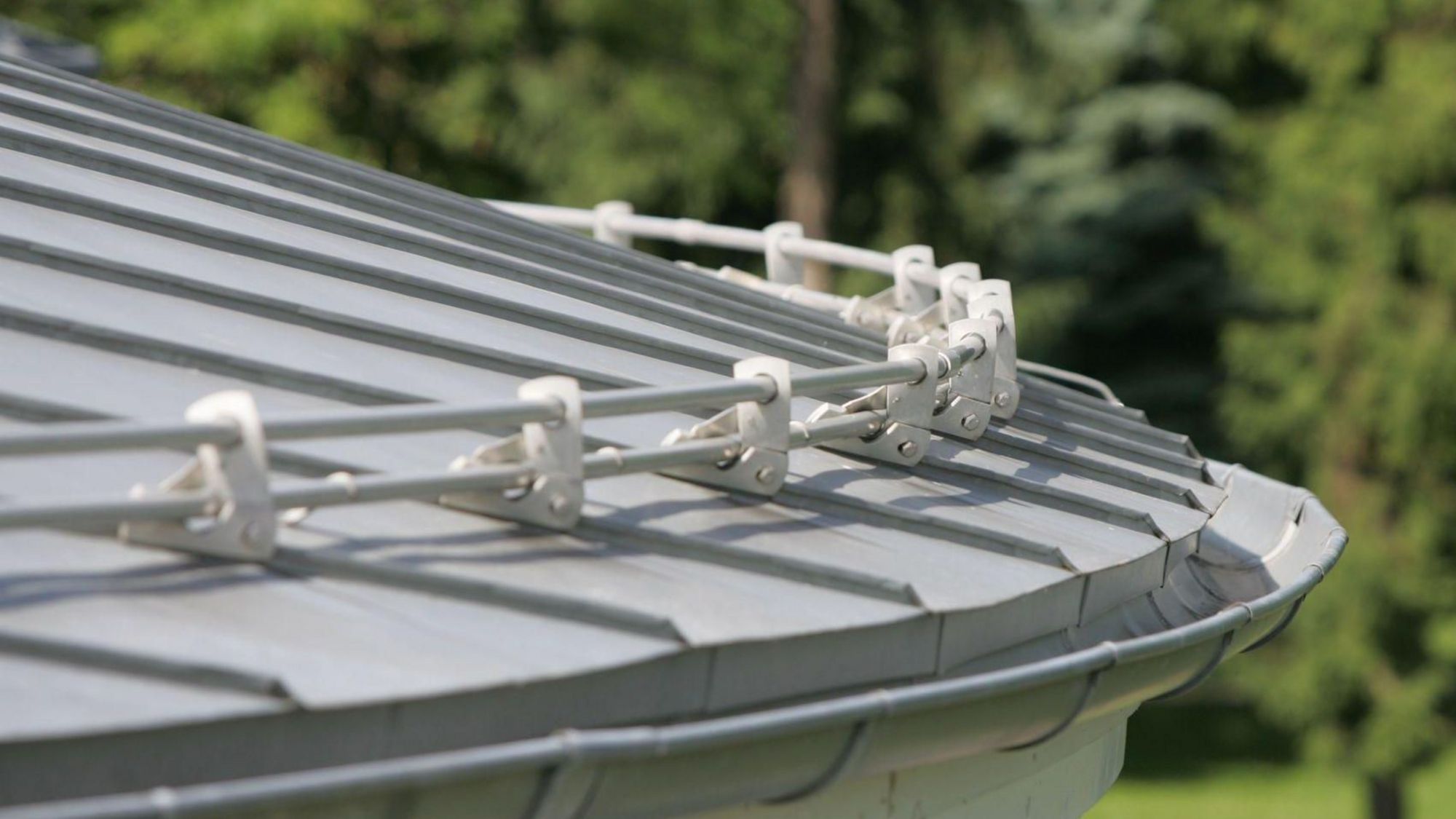

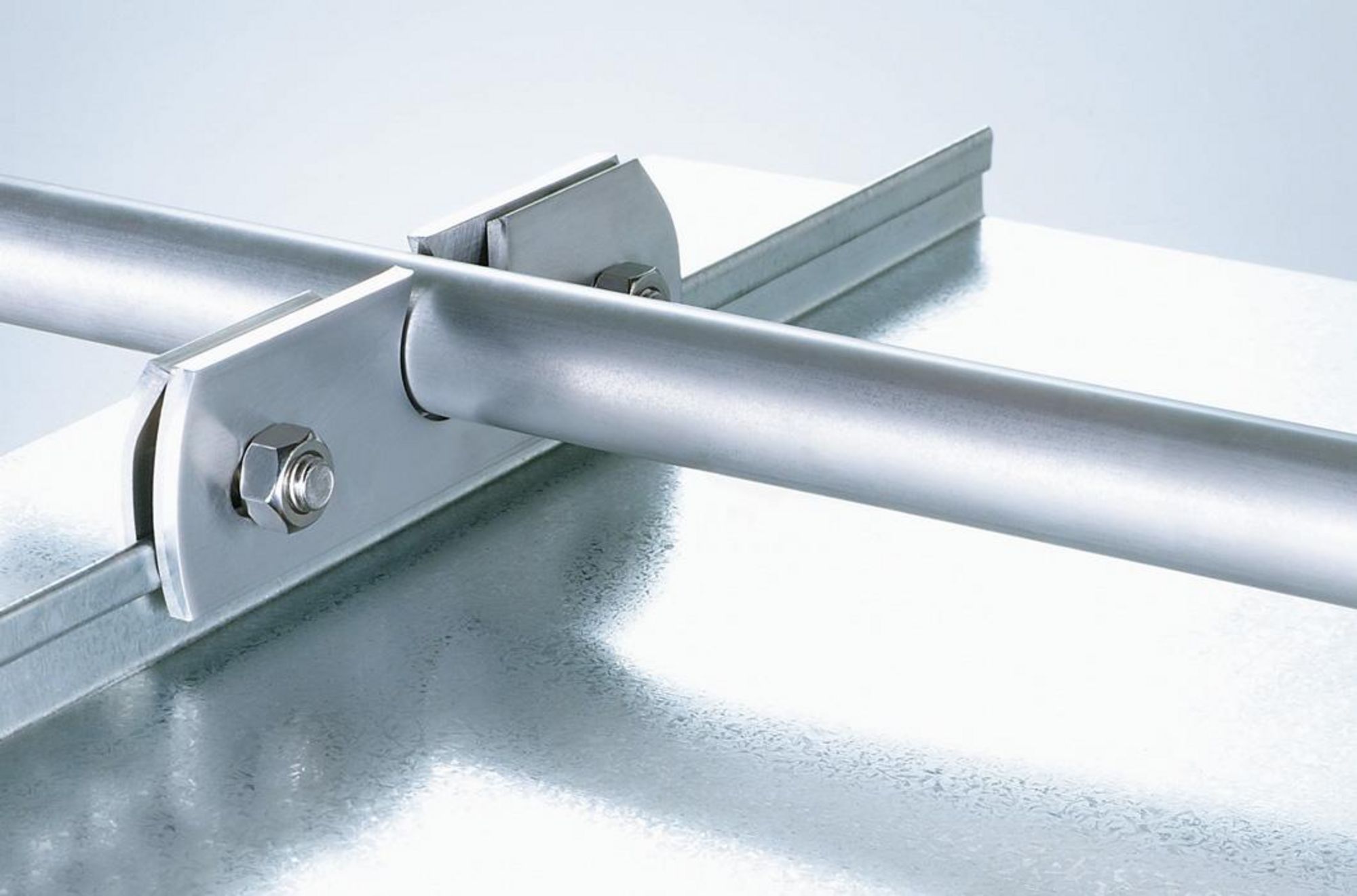

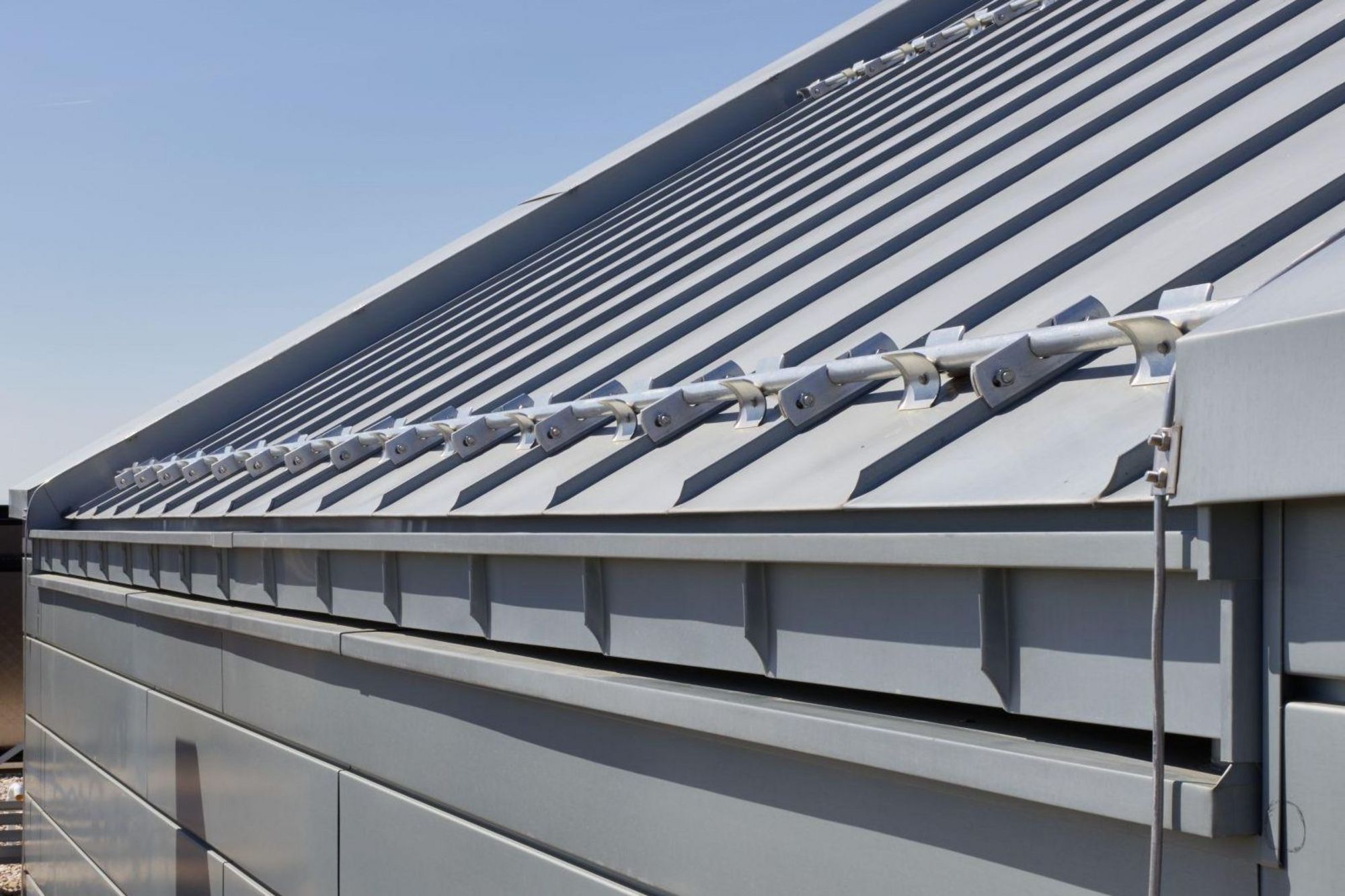

System REES

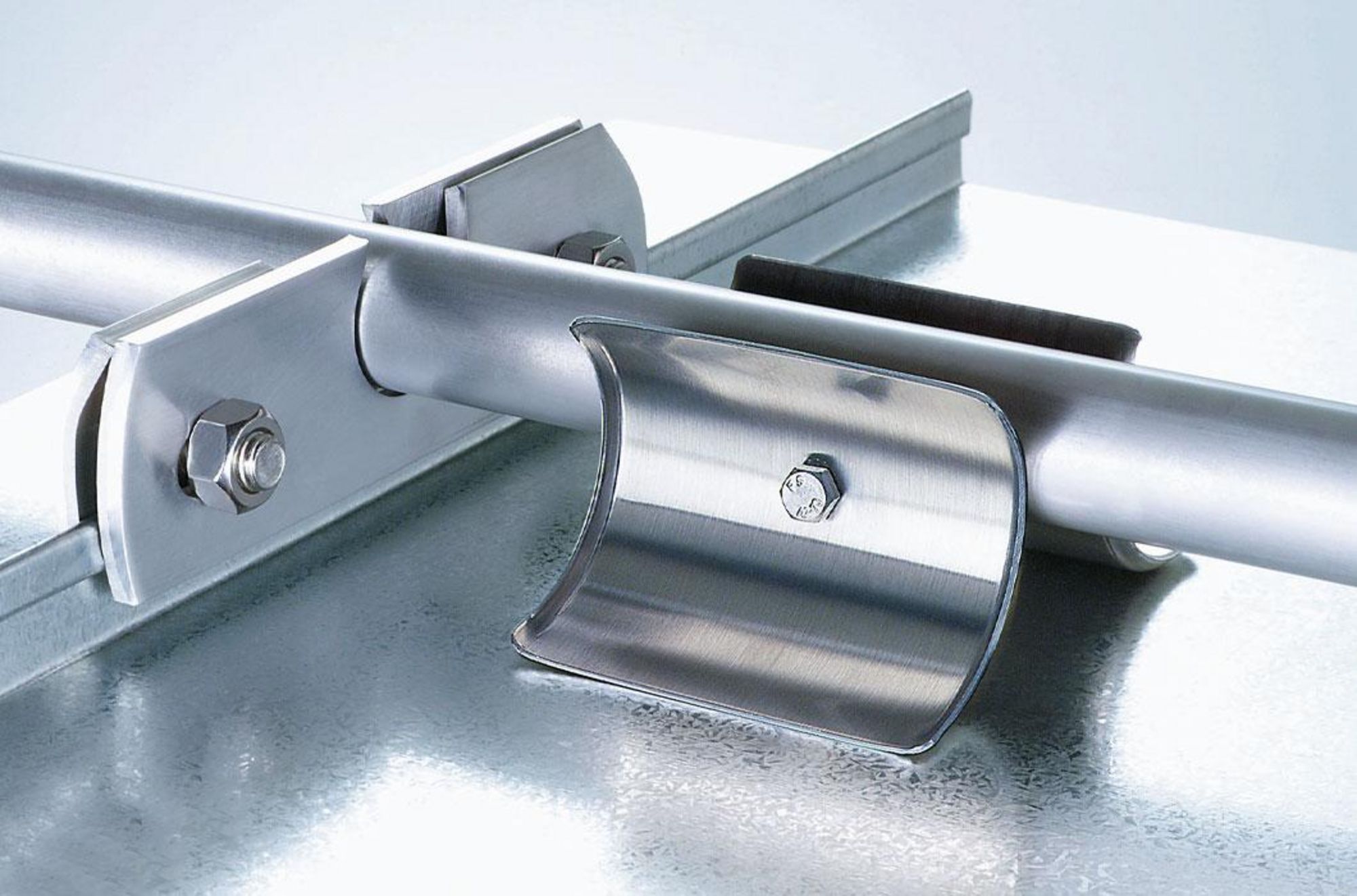

System dostępny jest w wersji jednorurowej i dwururowej, z możliwością montażu dwururowych wsporników do odśnieżania lub jednorurowych wsporników z dodatkowym elementem przedłużającym. Montaż stoperów śniegowych między rurą zatrzymującą śnieg a pokryciem dachowym skutecznie zapobiega przedostawaniu się niewielkich warstw śniegu, a system można również modernizować.
Zobacz także
Dobór podłoża
Mocowanie systemu chroniącego przezd osunięciem sie z dachu zalecamy wykonać z użyciem wzmocnionego systemu mocowania CLIPFIX®, który można stosować zarówno do podłoża z desek jak i odpowiednich płyt wiórowych (np. OSB z uprzednio położoną na nich matą VAPOZINC®). Poniżej przedstawiamy zalecane przez RHEINZINK rodzaje podłoża oraz odpowiadające nim Normy i przepisy.
Podkład z desek
Zalecane deski o szerokości ≤ 160 mm i grubości ≥ 24 mm
Podkład z płyt drewnopochodnych
Zalecana grubość ≥ 22 mm, maksymalna długość krawędzi 2,5 m, wyłącznie klejone klejami PMDI. Są to:
- Płyty OSB/3 lub OSB/4 zgodnie z normą PN-EN 300 lub ogólnymi wymaganiami technicznymi
- Płyty P5 lub P7 zgodnie z normą PN-EN 312 lub ogólnymi wymaganiami technicznymi
- Sklejka zgodnie z normą PN-EN 636 lub ogólnymi wymaganiami technicznymi
- Płyty z drewna litego zgodnie z normą PN-EN 12775 lub ogólnymi wymaganiami technicznymi
- Drewno klejone warstwowo z fornirów zgodnie z normą PN-EN 14279+A1 lub ogólnymi wymaganiami technicznymi
- Podłoże z płyt cementowo-wiórowych zgodnie z PN-EN 633 jako materiał w wykonaniu B-s1-do lub A2-s1-d0
Zgodnie z normą Eurocode 1 (PN-EN 1991-1-4) obciążenia wywołane ssaniem wiatru określają właściwości podkonstrukcji, np.: grubość krokwi i deski, odstęp między podkładem drewnianym, a krokwiami oraz rodzaje środków mocujących.
Strefy mocowania
Mocowanie barier i płotków przeciwśniegowych
Zaplanowanie systemów barier i płotków przeciwśniegowych powinno być określone w dokumentacji jak najwcześniej, gdyż w strefie mocowania tych elementów ilość mocowań (łapek) powinna być zwiększona. Należy przeprowadzić obliczenia statyczne.
Strefa łapek stałych i ruchomych
Przy pokryciach dachowych w trakcie projektowania należy uwzględnić zmiany długości (rozszerzanie i kurczenie się) materiału zależne od temperatury otoczenia. W szczególności przy takich detalach, jak:
- przebicia,
- krawędzie dachu,
- kosze,
- kalenice i wiatrownice
należy zastosować właściwe rozwiązania konstrukcyjne; tzn. pasy lub profile muszą być zamontowane w sposób umożliwiający pracę blachy.
Tabela obciążeń dla łapek CLIPFIX®
- ilość łapek zależy od wysokości budynku i szerokości /grubości pasów blachy zgodnie z obciążeniami wg PN EN 1991-1-4
- należy zawsze uwzględnić wartości obciążenia wiatrem wynikające ze strefy umiejscowienia budynku
RHEINZINK wspiera projektantów i konstruktorów niezbędnymi wytycznymi w zakresie zastosowania systemów pokryć dachowych i przygotowania dokumentacji projektowej. Przygotowane obok wytyczne są jednym z takich przykładów.
Także dla wykonawców oferujemy wsparcie na budowie, pomagając wybrać optymalny sposób montażu na podstawie dostępnej dokumentacji projektowej.
